Se entiende por Fusión de Fibra Óptica, a la unión o empalme de carácter permanente de los núcleos de dos Fibras Ópticas.
Para ello, existen diversos métodos de empalme para Fibra Óptica por fusión, que se clasifican en base al tipo de fuente de calor utilizada: Mediante descarga eléctrica o arco de luz, láser gaseoso o llama.
El que más se utiliza es la descarga eléctrica, del que se han desarrollado varias técnicas para realizar empalmes, como el método de prefusión, el HHT (método de descarga de alta frecuencia con un elevado voltaje de Trigger), o el método de calentamiento uniforme.
El método de empalme por fusión utiliza una fuente de calor para fundir y unir las Fibras Ópticas a empalmar.
A diferencia de otros métodos que utilizan materiales de adaptación o adhesivos, en este caso no existe ningún otro material más que la propia Fibra. Por lo tanto, este método posee inherentemente bajas pérdidas por reflexión y alta fiabilidad.
Procedimiento para realizar un empalme:
• Se pela la cubierta exterior de la manguera de Fibra Óptica.
• Se desecha el Kevlar con tijeras.
• Se limpia el gel que llevan los hilos de Fibra con toallitas y con alcohol, siempre en el mismo sentido, de dentro hacia fuera.
• Se coloca el tubo de empalme en cada extremo del hilo de Fibra.
• Se pela el tramo de la cubierta de 900 o 250 um. que sea necesario.
• Se limpia la fibra con toallitas y alcohol para deshacernos de impurezas.
• Se realiza el corte a la medida adecuada con la herramienta de corte de precisión, para obtener un corte perfecto para el correcto alineamiento de las 2 Fibras.
• Nos deshacemos del sobrante de la Fibra cortada.
• Se vuelve a limpiar la Fibra, con toallitas y alcohol, para colocarla donde indica la Fusionadora.
• Se repite en proceso para el otro extremo.

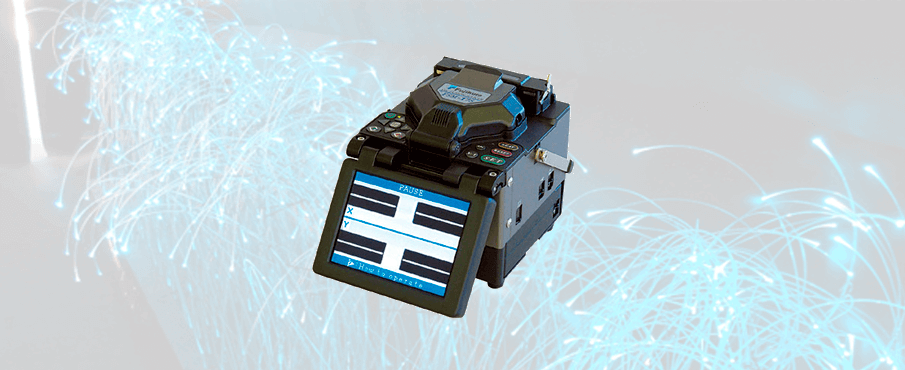

Se procede a la fusión de ambos extremos de la Fibra, según las instrucciones de la Fusionadora.
David García – Equipo Comercial de TelecOcable
